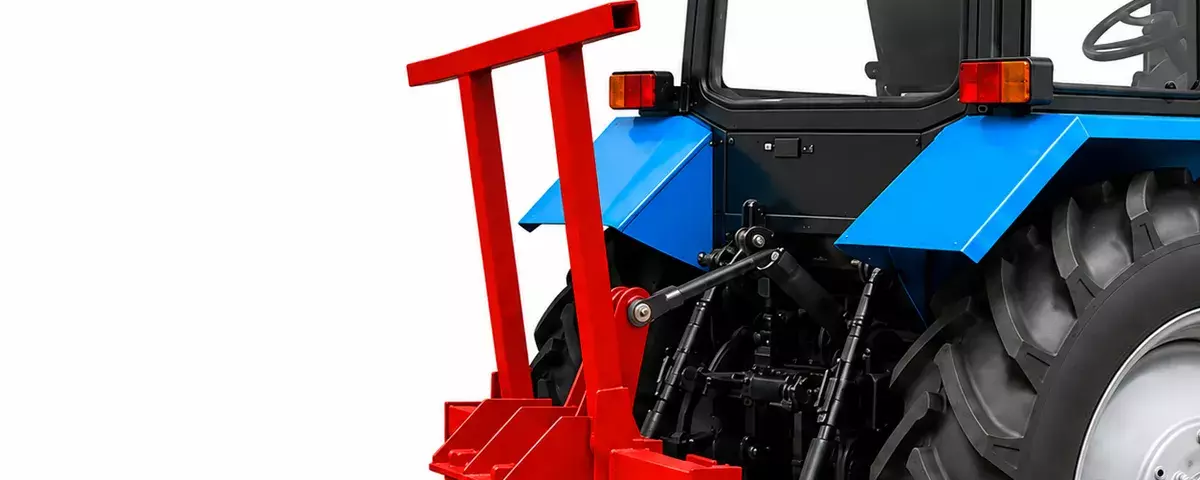

Навесной корчеватель деревьев КД-1
Удаляет деревья и кустарник вместе с корневой системой без предварительного спиливания ствола.

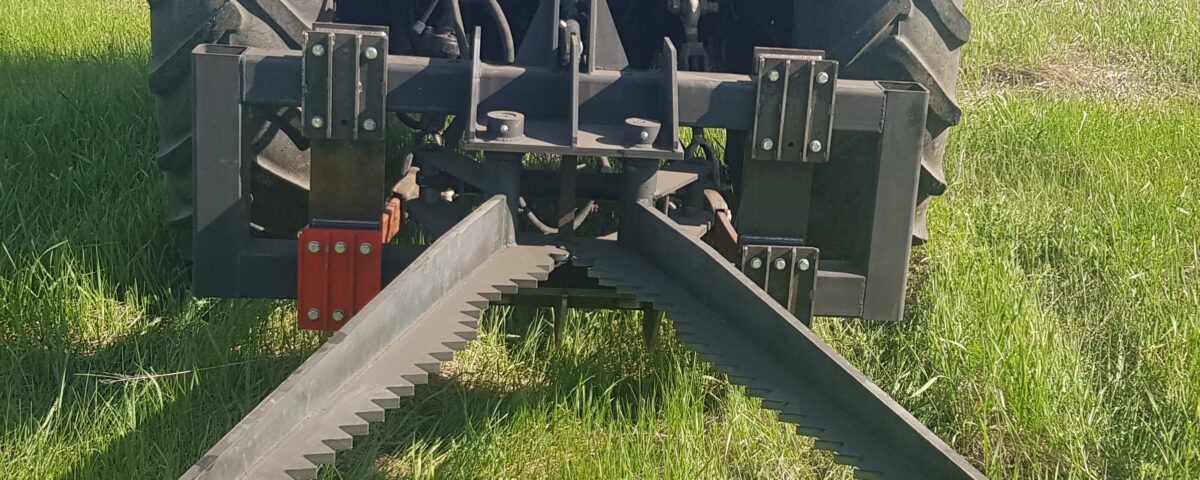

Навесной корчеватель деревьев КД-1 — гидравлическое оборудование для тракторов, предназначенное для удаления деревьев и кустарника вместе с корневой системой без предварительного спиливания ствола. Корчеватель устанавливается на тракторную навеску и может агрегатироваться с МТЗ-80/82и другие совместимые тракторы. Купить корчеватель деревьев КД-1 можно непосредственно у производителя ООО «КВАДРО».
Навесной корчеватель деревьев КД-1 на тракторе МТЗ в работе
На видео показана реальная работа корчевателя КД-1 на тракторе МТЗ при удалении дерева вместе с корневой системой.

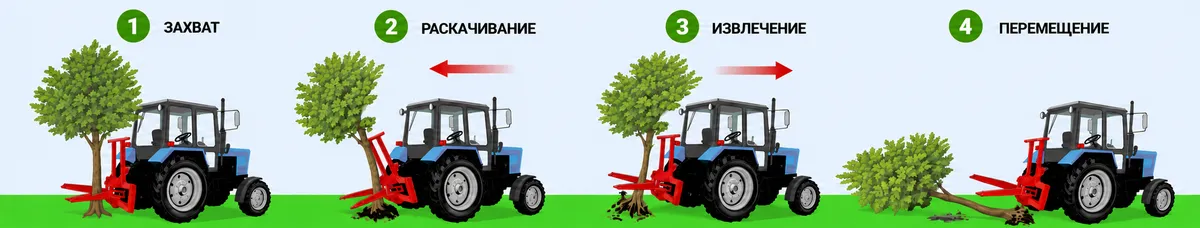

Принцип работы корчевателя КД-1
Захват
Корчеватель подводится к дереву и гидравлическим захватом зажимает ствол.
Раскачивание
Движением трактора назад ослабляем связь корней с землей.
Извлечение
Движением трактора вперед дерево извлекается из грунта вместе с корневой системой.
Перемещение
Дерево перевозится в захвате корчевателя в нужное место, с помощью гидроцилиндра захват разжимается и дерево укладывается на грунт.
Захват
Корчеватель подводится к дереву и гидравлическим захватом зажимает ствол.
Раскачивание
Движением трактора назад ослабляем связь корней с землей.
Извлечение
Движением трактора вперед дерево извлекается из грунта вместе с корневой системой.
Перемещение
Дерево перевозится в захвате корчевателя в нужное место, с помощью гидроцилиндра захват разжимается и дерево укладывается на грунт.
Технические характеристики корчевателя КД-1
| Параметр | Значение |
|---|---|
| Тип устройства | Навесное |
| Тип навески | Задняя трёхточечная навеска трактора |
| Агрегатирование | МТЗ-80.1, МТЗ-82.1, БЕЛАРУС-1025.2, МТЗ-1221, Т-150, телескопический погрузчик* |
| Подключение к гидросистеме | 2 быстросъёмных соединения БРС в одну секцию гидросистемы трактора |
| Рабочее давление гидросистемы | 14 МПа |
| Допустимое рабочее давление при установке на более мощные тракторы | До 20 МПа** |
| Производительность гидравлического насоса трактора | 45 л/мин |
| Количество гидроцилиндров | 1 |
| Усилие гидроцилиндра при давлении 14 МПа | 4600 кгс |
| Диаметр деревьев | До 20 см*** |
| Ширина захвата | 110 см |
| Габариты | 160 × 150 × 95 см |
| Масса | 300 кг |
| Гарантия | 12 месяцев |
| Материал конструкции | Сталь 09Г2С |
| Толщина челюстей захвата | 16 мм |
| Профиль основной рамы | Труба 100 × 100 × 6 мм |
| Производительность | 1 минута на одно дерево**** |
* Для навески на телескопический погрузчик необходима дополнительная рамка. Рамку можно заказать индивидуально, после уточнения посадочных размеров стрелы погрузчика.
** Работа при давлении до 20 МПа возможна при установке КД-1 на более мощные тракторы с соответствующей гидросистемой и подходящими крепёжными элементами рамы.
*** Диаметр выкорчевываемых деревьев зависит от мощности трактора и характеристик грунта.
**** Производительность указана без учёта времени на перевозку выкорчеванного дерева и зависит от диаметра дерева, корневой системы и характеристик грунта.

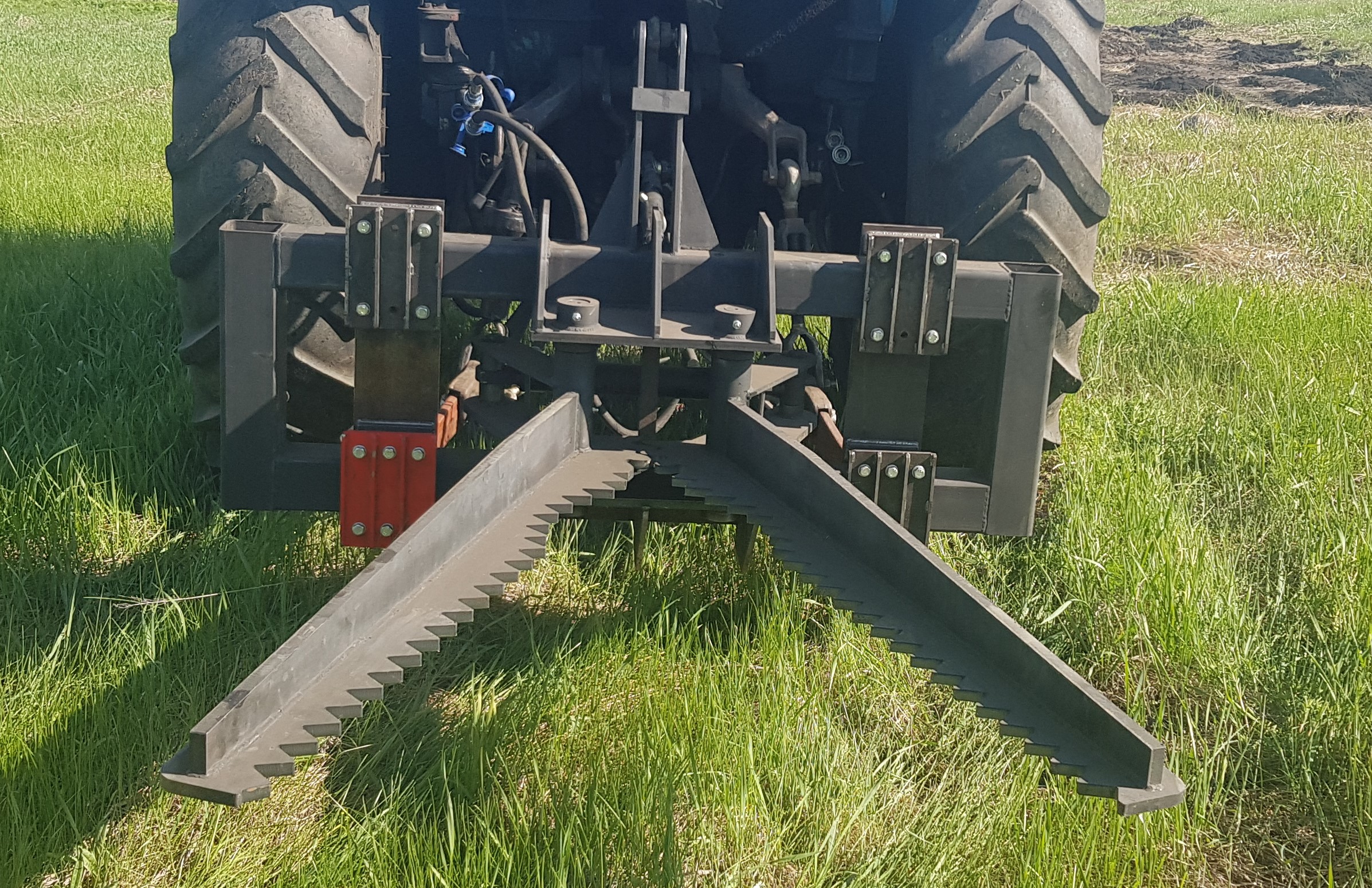

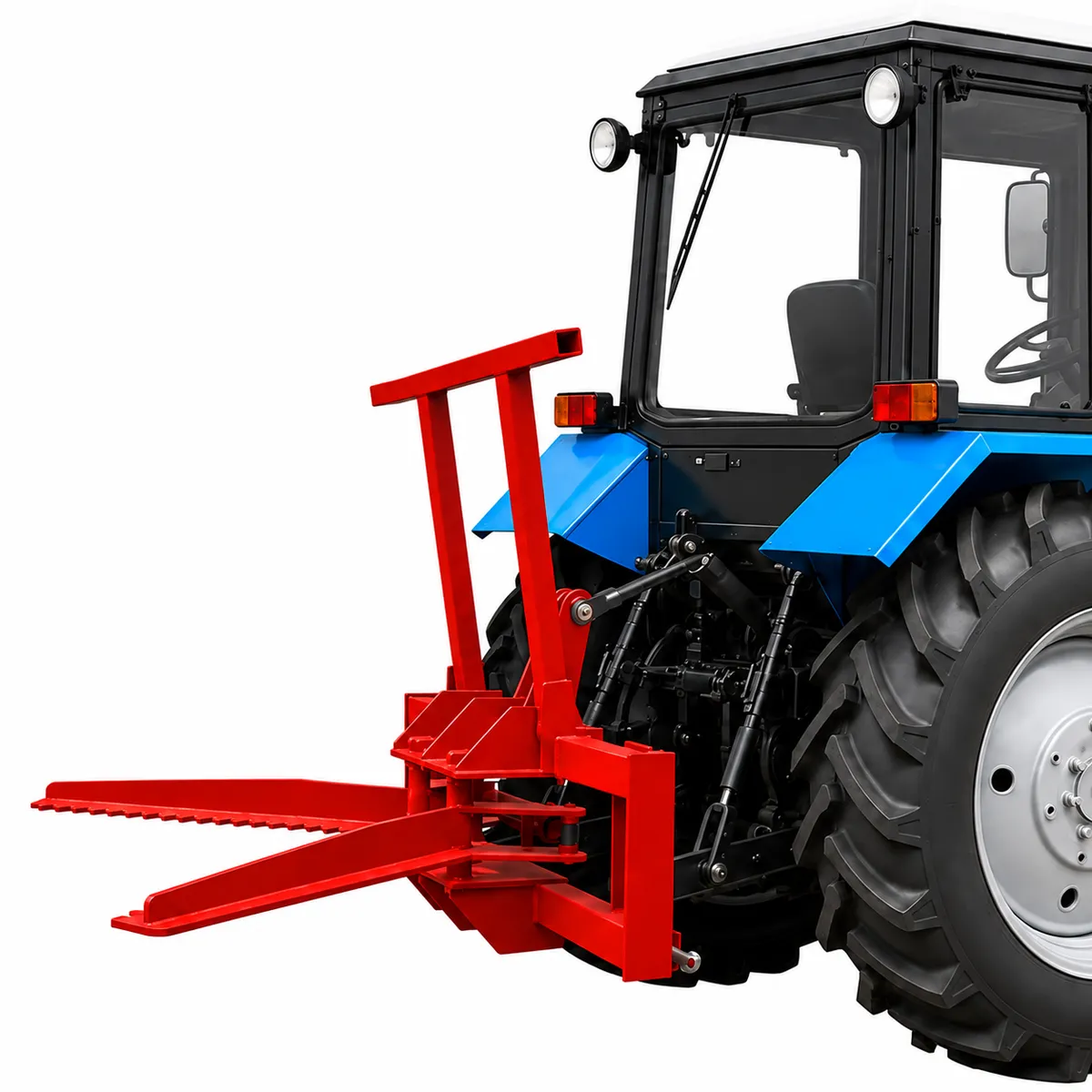

Установка корчевателя КД-1 на трактор МТЗ-80/82
Навесной корчеватель деревьев КД-1 устанавливается на заднюю трёхточечную навеску трактора. Сначала нижние тяги навески соединяются пальцами с рамой корчевателя, после чего устанавливается центральная тяга. При необходимости длиной центральной тяги регулируется рабочее положение и угол наклона рабочего органа.
Для подключения гидравлики два быстросъёмных соединения БРС корчевателя подключаются к одной секции гидросистемы трактора. Быстроразъёмные соединения БРС поставляются в комплекте с рукавами высокого давления (РВД). Для МТЗ-80/82 рабочее давление составляет 14 МПа, а производительность гидравлического насоса — 45 л/мин.
Управление корчевателем КД-1 осуществляется двумя рычагами управления гидросистемой трактора. Один рычаг управляет гидроцилиндром захвата и зажимом ствола дерева, второй — задней навеской трактора и используется для подъёма корчевателя вместе с захваченным деревом.
Конструкция КД-1 предусматривает возможность установки на более мощные тракторы. Для этого используются дополнительные крепёжные элементы рамы и пальцы различного диаметра. Мощная конструкция корчевателя допускает работу при давлении гидросистемы до 20 МПа при соответствующей конфигурации трактора и подключения.

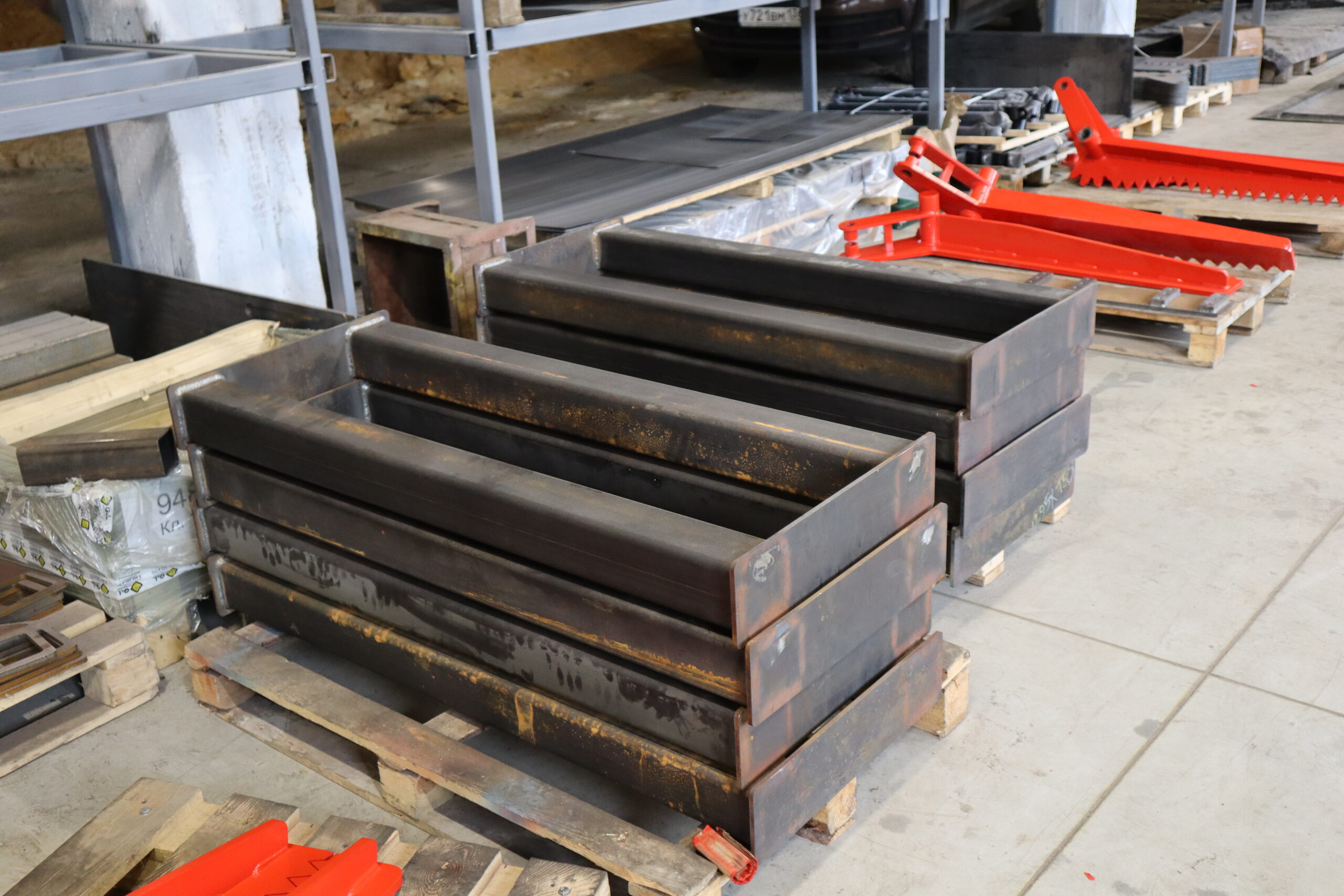

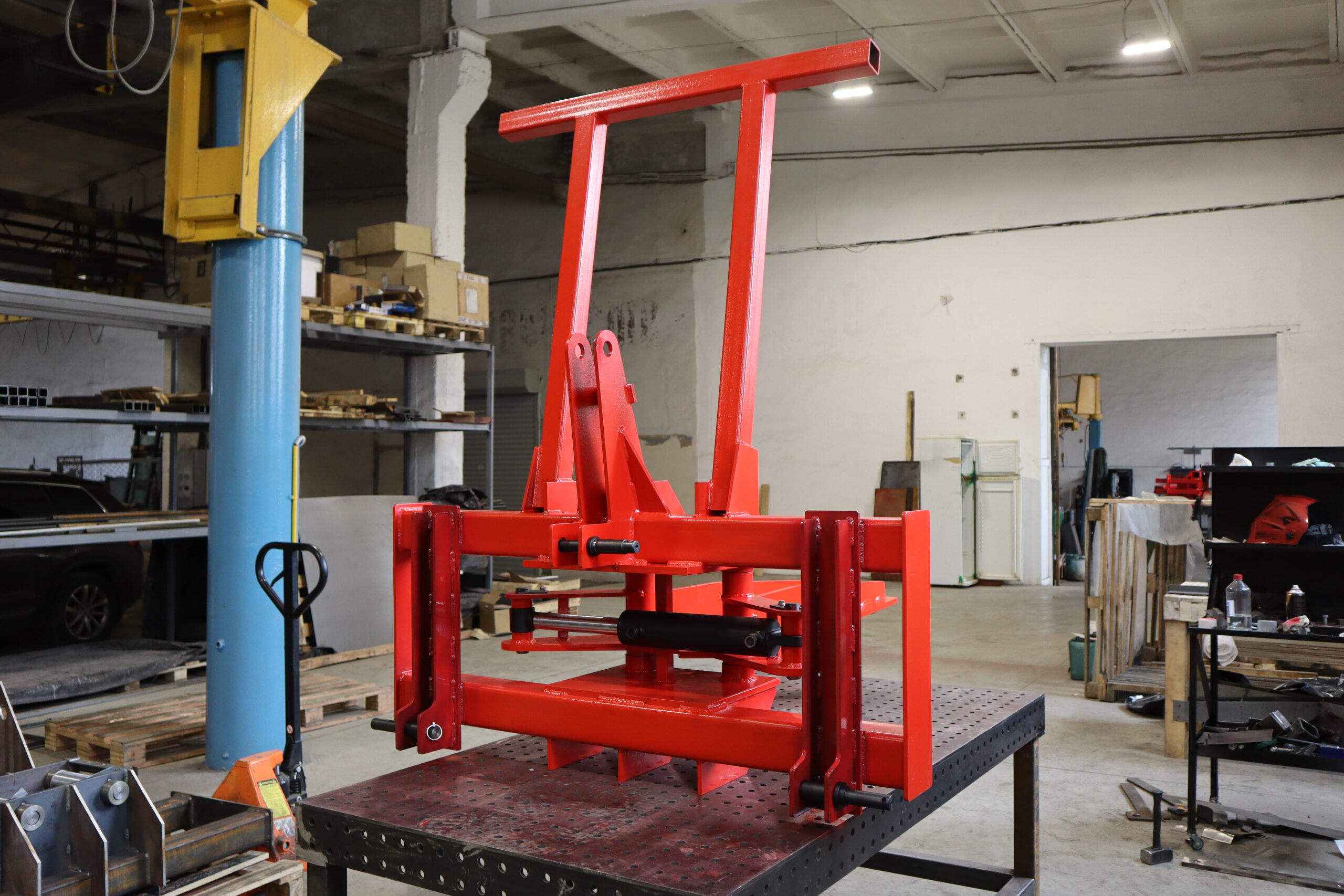

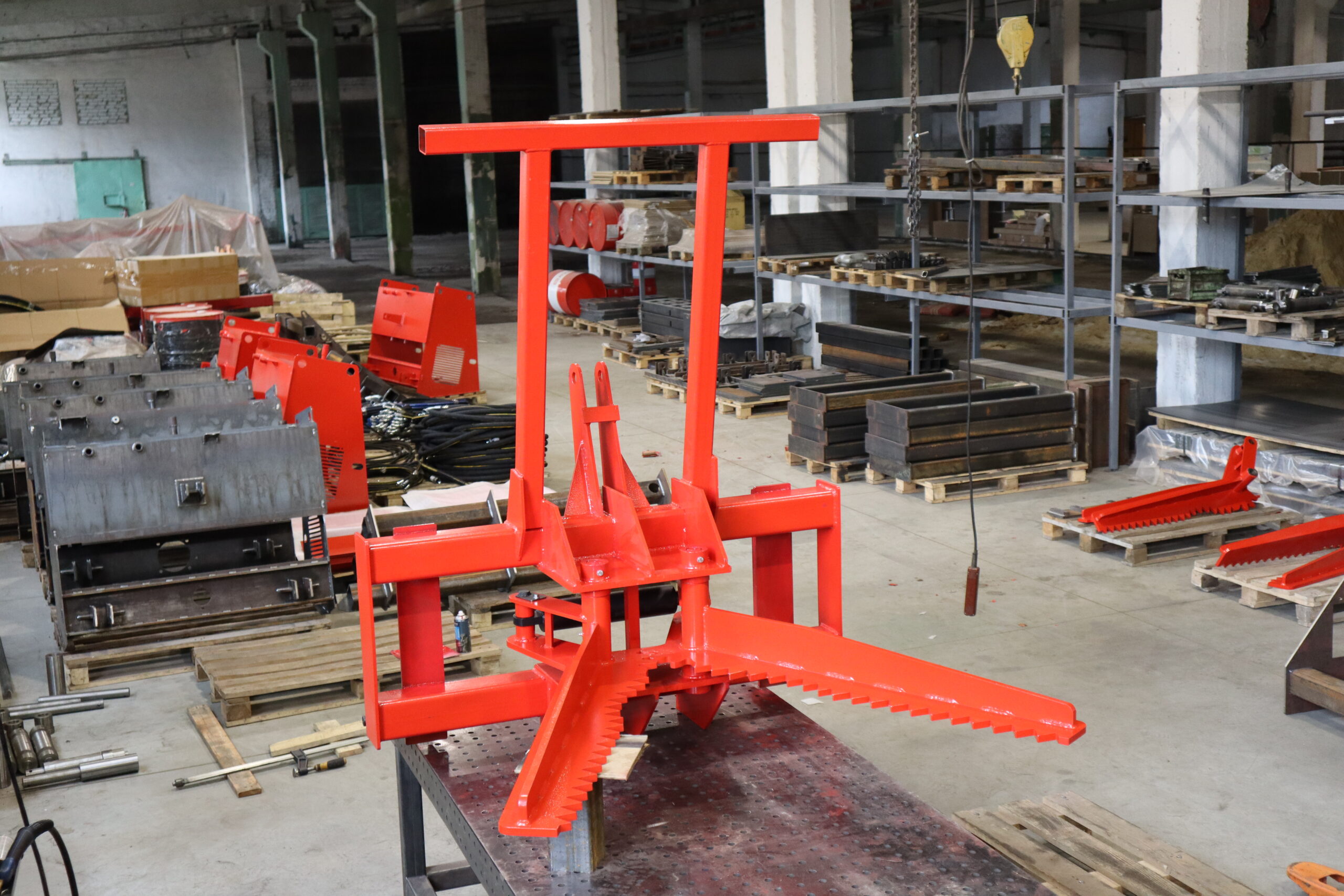

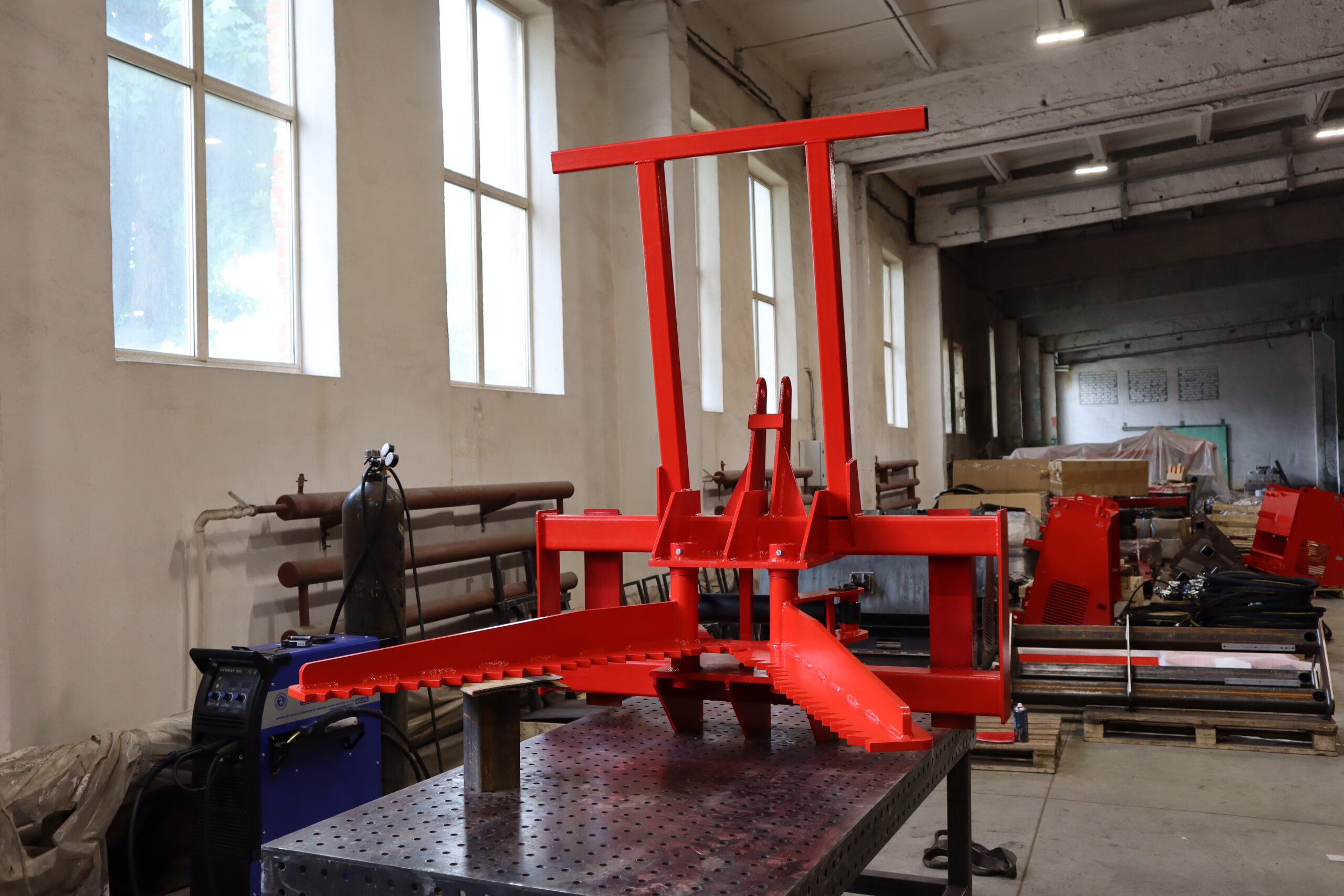

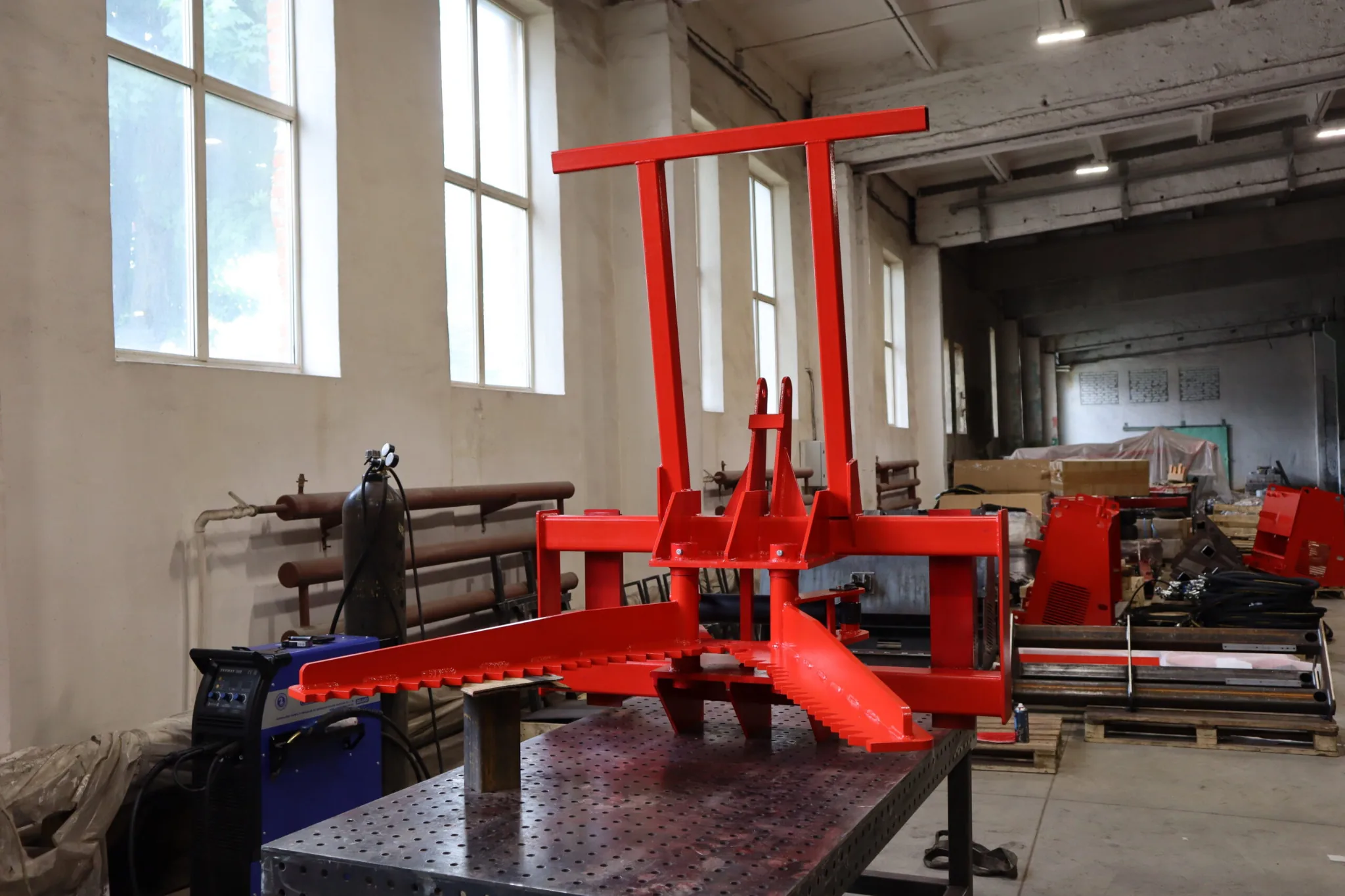

Производство корчевателей деревьев КД-1
Корчеватель КД-1 в процессе работы испытывает значительные динамические и изгибающие нагрузки, поэтому особое внимание при его производстве уделяется качеству материалов, точности сборки и прочности сварных соединений.

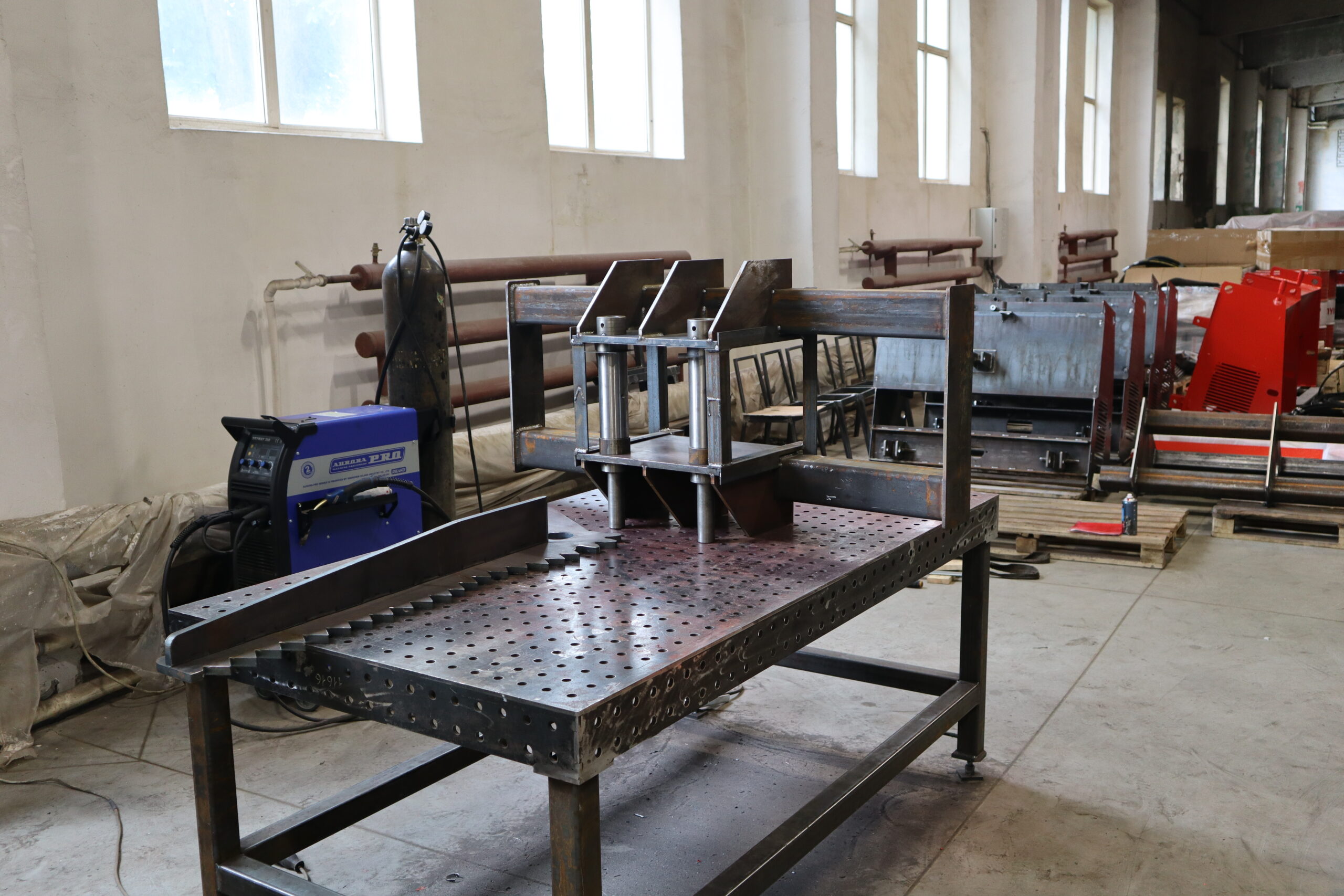

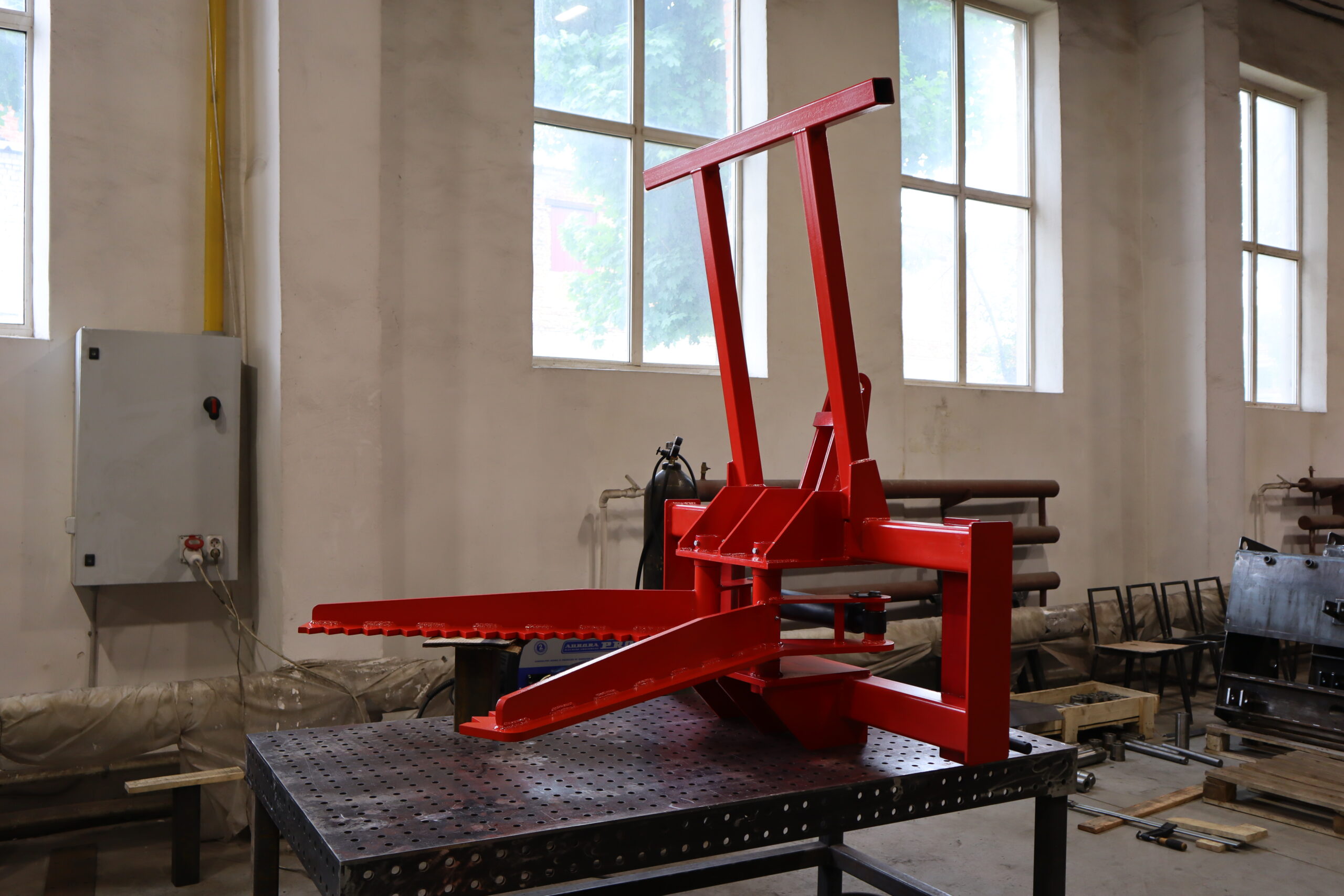

Для изготовления корчевателей используется конструкционная сталь 09Г2С. Толщина челюстей захвата составляет 16 мм, а основная рама изготовлена из трубы 100 × 100 × 6 мм. Сборка и сварка конструкции выполняются в специальных кондукторах, обеспечивающих точное взаимное расположение деталей. Сварка производится полуавтоматом в среде защитных газов.
ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ О КОРЧЕВАТЕЛЕ ДЕРЕВЬЕВ КД-1
От чего зависит максимальный диаметр дерева, которое можно выкорчевать?
Возможность корчевания зависит не только от конструкции КД-1, но и от породы дерева, развитости корневой системы, влажности и плотности почвы, а также тяговых возможностей трактора. На рыхлой или влажной почве дерево обычно извлекается легче, чем на сухом плотном грунте.
Что нужно проверить перед установкой КД-1 на трактор?
Перед установкой необходимо проверить тип и грузоподъёмность навесной системы, состояние гидравлики трактора, рабочее давление и возможность подключения гидролиний. Также важно убедиться, что масса корчевателя соответствует возможностям конкретной модели трактора.
Где можно использовать навесной корчеватель КД-1?
КД-1 может применяться для расчистки сельскохозяйственных земель, старых садов, лесополос, заброшенных участков и других территорий от деревьев и кустарника. Конкретные условия применения зависят от доступности участка для трактора и характера растительности.
Что важно учитывать при выборе навесного корчевателя для трактора?
Нужно учитывать не только мощность трактора, но и грузоподъёмность навески, параметры гидросистемы, массу оборудования и прочность конструкции. Поэтому корчеватель лучше подбирать под конкретную модель трактора и условия работы, а не только по диаметру удаляемых деревьев.
КУПИТЬ КОРЧЕВАТЕЛЬ ДЕРЕВЬЕВ КД-1
Купить навесной корчеватель деревьев КД-1 можно непосредственно у производителя ООО «КВАДРО». Оставьте контактные данные — мы сообщим актуальную цену, срок изготовления и условия доставки оборудования в ваш регион.
Меня зовут Виктор Бурбышев, я директор ООО «Квадро».
Я лично отвечаю за своевременный ответ на вашу заявку, отправку счета и договора, оформление документов и отгрузку продукции в ваш адрес через транспортную компанию. В случае каких-либо проблем с доставкой или оборудованием возврат денег гарантирую!
